SICO 1214 KS1
Múltimetro selectivo para tensión y corriente

Características Destacadas

Válido para trabajos de ajuste, inspección y tests de verificación
Compatible con circuitos FTGS, GLS, TCM y baja frecuencia
Almacenamiento de los resultados y medición automática


foto

Características

El medidor SICO 1214 - KS1 se presta para medición, control y detección de errores en GLS, FTGS y en circuitos de vía de baja frecuencia de 25 Hz o 42 Hz o 50 Hz o 77 Hz o
100 Hz o 106,7 Hz.

- El aparato posibilita mediciones selectivas de corriente alterna y tensión, mediciones de red, mediciones de tensión continua y mediciones de frecuencia.

- La medición selectiva de corriente de circuitos de vía especialmente permite encontrar cortocircuitos, interrupciones de contacto y resistencias de transición, por ejemplo, en aislamiento de los carriles, enlaces, vástagos del distribuidor, cables de puesta a tierra, juntas de carril aislante y circuito de vía con junta eléctrica de separación (mire: advertencias de aplicación).

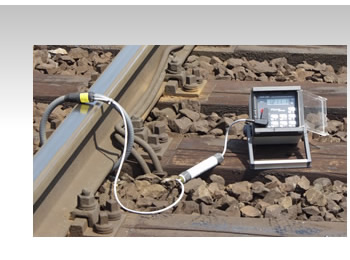

- La medición de tensiones de circuitos de vía se realiza con transformadores flexibles especiales (foto a la derecha), que se conecta al SICO 1214 - KS1.

- Con el SICO 1214 - KS1 se puede medir tensiones y corrientes en zonas donde hay interferencias o influencias de tensiones ajenas (p. ej. por corriente de tracción y cerca de otros circuitos de vía).

- Todas las frecuencias de los circuitos de vía están programadas como frecuencias fijas y la programación es muy sencilla. El usuario es guiado por el menú con un teclado y una pantalla. Podemos programar más frecuencias fijas en un ámbito de 50 Hz a 100 kHz.

Datos técnicos:

  • Resistencia entrada 200 kOhm
  • Medición selectiva de tensión y corriente (FTGS), frecuencias:
    4,75; 5,25; 5,75; 6,25; 9,5; 10,5; 11,5; 12,5; 13,5; 14,5; 15,5; 16,5 kHz
    modo de explotación U y C FTGS
  • Medición selectiva de tensión y corriente (GLS), frecuencias:
    9,5; 10,5; 11,5; 12,5; 13,5; 14,5 kHz
    modo de explotación U y C GLS
  • Medición de frecuencia
    modo de explotación Un I con función F
  • Accesorios
    Bolsa de transporte, 1 juego de 1,2 V - Acumuladores, 2 líneas de medición

    - Si lo desea: cargado SICO 5006
    - Si lo desea: transformador flexible SICO 1121 para 4,75 … 6,25 kHz (FTGS)
    - Si lo desea: transformador flexible SICO 1122 para 9,5 … 16,5 kHz (GLS / FTGS)
    - Si lo desea: transformador flexible SICO 2054 para 25 Hz
    - Si lo desea: transformador flexible SICO 2052 para 42 Hz
    - Si lo desea: transformador flexible SICO 1136 para 50 Hz
    - Si lo desea: transformador flexible SICO 2051 para 77 Hz
    - Si lo desea: transformador flexible SICO 1128 para 100 Hz
    - Si lo desea: transformador flexible SICO 2053 para 106,7 Hz
