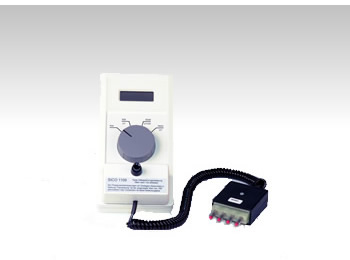

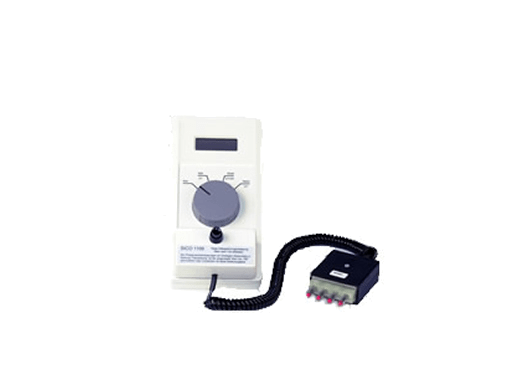

SICO PWP 1000

El verificador de ángulo de fases PWP 1000 se presta para la prueba y puesta en marcha de circuitos de vía de baja frecuencia para extraer datos de fases (p. ej.: relé de dos elementos).

Con este aparato se puede determinar:

- Ángulos de fases (p. ej. entre tensión de vía férrea y tensión auxilar de relé de dos elementos)
- Tensión de circuito de vía
- Frecuencias de circuito de vías
- El ángulo de fases se mide entre la tensión U1 y la tensión U2
- El aparato se ajusta automaticomente a la frecuencia de circuito de vía (p. ej. 50 Hz)
- Medición rápida y fiable por visualización de LCD.
- Entradas de medida aisladas con alto valor óhmico impiden cualquier influencia al circuito de vía u otras instalaciónes de señalización.
- El accionamiento del aparato con solamente un conmutador de explotación garantiza un uso sencillo.

Datos Técnicos: En general Tensión de entrada >= 400 kOhm Medición de ángulo de fases Ámbito de visualización -180° … +180° Ámbito de tensión de entrada 0,3 Veff … 300 Veff Ámbito de frecuencia 39Hz … 300Hz Errores en la medición < 2° ± 1Digit a 1 Veff … 300 Veff <= 3° ± 1Digit a 0,3 Veff … 1 Veff y 50 Hz Medición de tensión Ámbito de visualización 1Veff … 300 Veff Errores en la medición < 2% ± 1Digit Ámbito de frecuencia 39Hz … 999Hz Medición de frecuencia Ámbito de visualización 39Hz … 999Hz Errores en la medición < 2Hz ± 1Digit Ámbito de tensión de entrada 1Veff … 300 Veff
