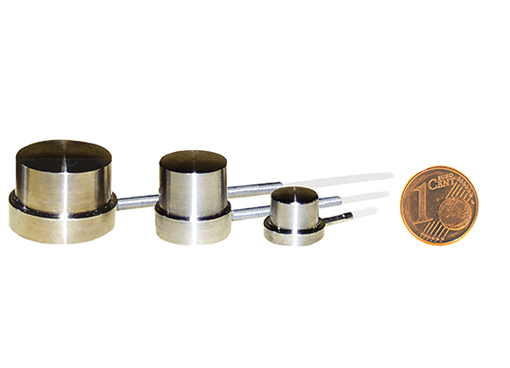

Célula de Carga 8402

Aplicaciones

Debido a su rango de medida, fiabilidad y versatilidad, la célula de carga 8402 es idónea para trabajar en la industria, así como en laboratorio. Válida para aplicaciones donde se quiere medir la fuerza de compresión en estructuras muy restrictivas.

Campos de aplicación

• Medida de fuerzas de prensado
• Medidas de fuerza de compresión en procesos de inserción
• Tensión de remachado en sector del automóvil

Descripción

Las células de carga Mod. 8402 están construidas en acero super-refinado, en forma de sombrero.
El elemento de medida es un circuito de puente completo (full bridge), que cuando se aplica la fuerza, la resistencia eléctrica de las galgas extensiométricas cambia, y esto se transforma en un cambio en la tensión de salida, proporcional a la fuerza aplicada.

Las células de carga deben montarse sobre una superficie plana y en un plano paralelo a su base, y pueden fijarse con la ayuda de la ayuda de algún adhesivo. No deben producirse fuerza transversales o laterales.

Descargar Catálogo (Inglés)

Característica técnicas: - Rango de medida de 0 ... 1KN hasta 0 ... 100KN - Precisión < 0,5% F.E. - Pequeñas dimensiones - Construida en acero inoxidable

Datos Técnicos

Dibujo a escala
