Aplicaciones/ Sector del cable



Medida de resistencia eléctrica en muestras de cable conductor

RESISTOMAT® 2316

Rangos de medida 2.0000 mΩ ... 200.00 kΩ
Precisión de medida 0.03 % Rdg.
Compensación de temperatura para todos los materiales

Dispositivo de sujeción 2381
Sección transversal 0.1 mm2 ... 100 mm2 up to 2500 mm2
Soporte de sujeción ajustable hasta 1000 mm de longitud de medición







FUNCIÓN
Pruebas específicas para cables de cobre, aluminio o latón



Requisitos



Varios aspectos se deben tener en cuenta a la hora de probar los cables, tales como:

Realizar la medida mediante la tecnica de 4 hilos
Determinar la longitud de manera precisa
Compensación de temperatura de los elementos a medir

El cobre tiene un coeficiente de temperatura de 0.4 %/K aproximadamente, lo cual significa que si no tenemos en cuenta la temperatura ambiente de, por ejemplo 30 °C, el valor medido será un 4 % más alto (basado en 20 °C).

Solución

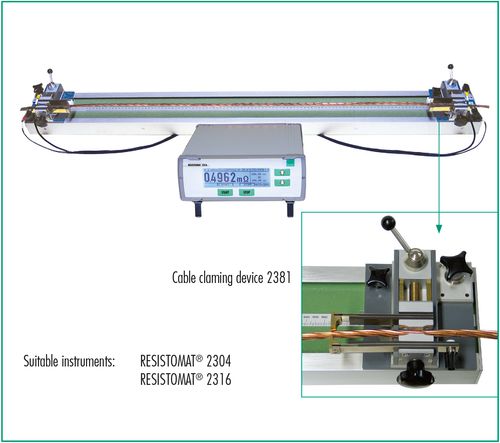

La combinación del RESISTOMAT® 2316 y el dispositivo de sujeción 2381 es ideal para secciones transversales de cable desde 0.1 a 100 mm2. Con el soporte de la pinza ajustable , la longitud de medida puede variar hasta 1000 mm.  Dispositivos de sujeción para grandes secciones transversales de hasta 2500 mm2 también están disponibles.

Ir al producto 2381
Ir al producto RESISTOMAT® 2304
Ir al producto RESISTOMAT® 2316
