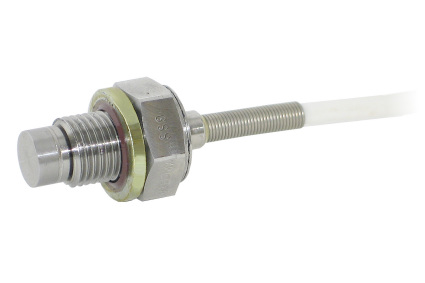

Sensor de Presion 8112

Descripción

Diseño

El elemento de medida de los sensores de presión ultra-miniatura se compone de un anillo de sujeción y un diafragma. Se fabrica un encapsulado de titanio, y se une a este en un proceso de soldadura láser.

Modo de medición

La medición de la presión es relativa a la atmósfera. Una pequeña abertura en la parte trasera de la carcasa proporciona la igualación de presión detrás de la membrana de medición, por lo que el aire ambiente (o el gas de referencia) debe estar seco, limpio y no corrosivo. Opcionalmente, el sensor puede ser obtenida en una versión que ofrece mediciones absolutas.

Caracteristicas Técnicas Rangos de medida de 0 ... 10 bar hasta 0 ... 350 bar Para medidas estáticas y dinámicas Rango de temperatura hasta 220 ° C Medición de presión absoluta (opcional) Clase de protección IP67 (opcional)

Aplicaciones

Debido a sus pequeñas dimensiones, los sensores de presión en miniatura puede cubrir una amplia gama de aplicaciones. Son adecuados tanto para los medios gaseosos y líquidos, y se puede utilizar para mediciones estáticas y dinámicas. Sus principales campos de aplicación se encuentran en la ingeniería aeronáutica y espacial, en la medicina y en la mecánica de precisión. Permiten al usuario adaptarse de forma óptima con el sistema que se examina, es decir, para poder medir la presión en lugares en los que no se puede hacer con sensores de tamaño normal, ya sea por razones de espacio o de peso, o porque se requieren altas frecuencias de trabajo. También son especialmente adecuadas para aplicaciones donde se pueden alcanzar temperaturas de hasta 220 ° C .
