Aplicaciones/ Electrónica



Estudio térmico para el desarrollo de componentes eléctronicos

Hoy día los componentes electrónicos son cada vez más pequeños. La liberación de calor de algunos componentes afecta a la vida útil de otros que se instalan muy próximos. Por lo tanto, es muy importante la medida de temperatura de las distintas partes del circuito durante la fase de diseño para garantizar el correcto funcionamiento de todos los componentes y una adecuada distribución de temperaturas.

Dado que los componentes electrónicos son muy pequeños, los métodos de medida de temperatura convencionales como son los termopares, PT100... no son adecuados para este tipo de componentes, ya que cuando se coloca el termopar, este absorbe parte de la temperatura, dando una medida errónea. Las cámaras termográficas son muy útiles, ya que no interfieren en la medida al ser un método de medida sin contacto y además tenemos una imagen donde se representa la distribución de temperaturas,

Medición de la temperatura en estado estacionario

Analizando los datos de distribución de temperatura en estado estacionario ayuda a diseñar sistemas de disipación térmica, reguladores o refrigeradores.


Temperatura de Distribución de QFP (Qund-Flat-Package) y distribución de temperatura en LSL
(por TVS-8100 con lente de cerca)

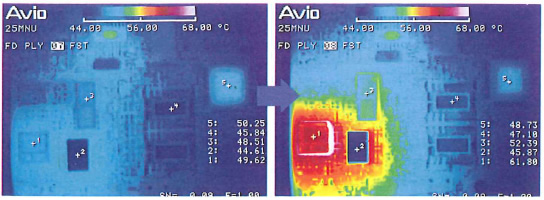

Cambios de temperatura justo antes y después de suministrar tensión de alimentación

Al suministrar alimentación a una placa se observa el incremento de temperatura.


Cambio de temperatura de la placa de circuito impreso después de suministrar energía
(por TVS-8100 con lente estándar)
