Uso de cámaras termográficas para el mantenimiento de subestaciones eléctricas

Recientemente, la demanda de energía eléctrica está creciendo más rápido que el crecimiento de la capacidad de oferta. Bajo tales circunstancias, se está haciendo cada vez más difícil las inspecciones periódicas en condiciones de parada, dejando de suministrar energía, y se hace necesario que estas inspecciones de mantenimiento sean en condiciones normales de funcionamiento. Terminales y conexiones generan calor debido al aumento de la resistencia eléctrica creada por degradación. Gracias a las cámaras termográficas puede ver esas conexiones defectuosas en condiciones normales de trabajo de la subestación y a distancia, sin peligro para el operador.

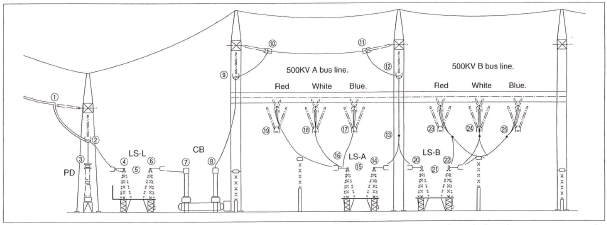

Foto 0: Puntos de control termográfico en subestación eléctrica


Foto 1 y 2: Ejemplo de Conexión LS anormalmente caliente.

Foto3 y 4: Ejemplo de detección de anomalía en comparación simultánea de tres fases.

Ejemplo de anormalidad detección:

Fotos 1 y 2 son los ejemplos de LS anormalmente calientes. Y, Fotos 3 y 4 son los ejemplos de detección de anomalía en comparación simultánea de tres fases.

Criterios de Anomalía:

Además del límite de temperatura y la temperatura máxima permisible de cada equipo, se combinan los siguientes criterios:

Diferencia con temperatura exterior, 20 ºC o más.
Diferencia entre equipos dispuestos en serie, de 10 ºC o más.
Diferencia entre equipos del mismo tipo, 5 ºC o más.
