Célula de carga miniatura 8415
Fabricada en acero inoxidable
Características Destacadas
Rangos de medida de 0 - 200N hasta 0 - 5000N
Para aplicaciones donde el espacio es muy restrictivo
Fabricadas en acero inoxidable
Bajo coste
Características
La célula de carga miniatura tipo botón Mod. 8415 es compacta y robusta, fabricada en
acero inoxidable.
Gracias a sus pequeñas dimensiones
es perfecta para multitud de procesos industriales,
así como,
para ensayos en laboratorio. Son muy sencillas
de manejar y relativamente fáciles
de instalar.
Campos de aplicación:
• Centros automáticos de producción
• Equipos de medida y control
• Mecanismos de precisión
• Herramientas de fabricación
Las
células de carga miniatura Mod. 8415
son un disco cilíndrico plano, con
el botón de aplicación construido
dentro.
El elemento de medida es un circuito de
puente completo (full bridge), que cuando
se aplica la fuerza, la resistencia eléctrica
de las galgas extensiométricas cambia,
y esto se transforma en un cambio en la
tensión de salida, proporcional a
la fuerza aplicada.
La fuerza se aplica de manera perpendicular
a la base y central al botón de medida

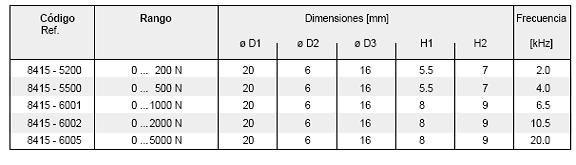

Datos
Técnicos

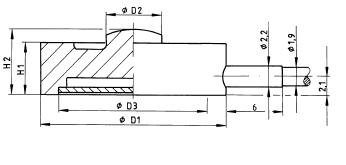

Dibujo
a escala
Video demostrativo
Ejemplo que muestra la celda de carga instalada bajo precarga con protección de sobrecarga
