Sensores de par

Insatec ofrece su gama de transductores de par rotativos y estáticos, cubriendo un rango de medida de 0 - 1Nm hasta 5000Nm. Diferentes dimensiones y tecnologías, medida de ángulo y velocidad.

Las aplicaciones más típicas son la comprobación de pares de apriete y ángulo en inserción de tornillos, medida del par ejercido por motores y bombas, ajuste de dispositivos en el sector del automóvil, etc...



Nuevo cAtálogo:
sensores de medida de par

Descubra nuestro nuevo catálogo de sensores de par donde podrá encontrar información detallada de los productos y ejemplos de aplicaciones...

Descargue nuestro nuevo catálogo



¿Qué es un sensor de par?

El sensor de par consiste en un eje de medición, generalmente de metal, en el que se montan galgas extensométricas. Estas galgas están compuestas de una lámina delgada y un conductor eléctrico firmemente acoplado a la lámina. A medida que la lámina (y, por lo tanto, el conductor) se deforman debido a la aplicación de un par de torsión sobre el eje, la resistencia eléctrica cambia. Esto indica cuánta carga está actuando sobre las galgas extensométricas. Mediante un circuito eléctrico diseñado para transladar esos cambios de resistencia eléctrica de las galgas a voltaje podemos medir de manera sencilla el par aplicado al eje.

Dependiendo del diseño existen dos tipos de sensores de par. Estáticos donde no existe rotación del eje y dinámicos donde el eje de medición gira durante la medida de par.



Sensor de par no rotativo 8627

Mod. 8625
Catálogo

Sensor de par para aplicaciones no rotativas

Alta precisión en la medida, especialmente válido para medida de pares pequeños
Min: 0 - 0.01Nm
Max: 0 - 10Nm



Sensor de par 8627

Mod. 8627
Catálogo

Sensor de par estático para aplicaciones no rotativas

Robusto, fiable, muy compacto, para medidas estáticas y cuasi-estáticas (sin rotación)
Min: 0 - 500Nm
Max: 0 - 5000Nm



Sensor de par 8627

Mod. 8630
Catálogo

Sensor de par estático para aplicaciones no rotativas

Robusto, fiable, muy compacto, para medidas estáticas y cuasi-estáticas (sin rotación)
Min: 0 - 2Nm
Max: 0 - 200Nm



Sensor de par 8627

Mod. 8631
Catálogo

Sensor de par estático para aplicaciones no rotativas

Robusto, fiable, muy compacto, para medidas estáticas y cuasi-estáticas (sin rotación)
Min: 0 - 5Nm
Max: 0 - 200Nm



Sensor de par rotativo 864013

Mod. 86403
Catálogo

Transductor de par rotativo

Diseño compacto, precisos, rotación en ambos sentidos.
Min: 0 - 500Nm
Max: 0 - 1000Nm



Sensor par Burster 8661

Mod. 8655
Catálogo

Sensor de par rotativo

Ejes de acoplamiento cuadrados, señal de salida 0 ... ± 10 V o USB (opcional), medida de ángulo con salida TTL con resolución de 400 pulsos/vuelta (opcional), excelente relación calidad / precio
Min: 0 - 1Nm
Max. 0 - 160 Nm



Sensor par Burster 8661

Mod. 8656
Catálogo

Sensor de par rotativo

Alta linealidad de = 0,2%, señal de salida 0 ... ± 10 V o USB (opcional), medida de ángulo con salida TTL con resolución de 400 pulsos/vuelta (opcional), excelente relación calidad / precio
Min: 0 - 1Nm
Max. 0 - 100 Nm

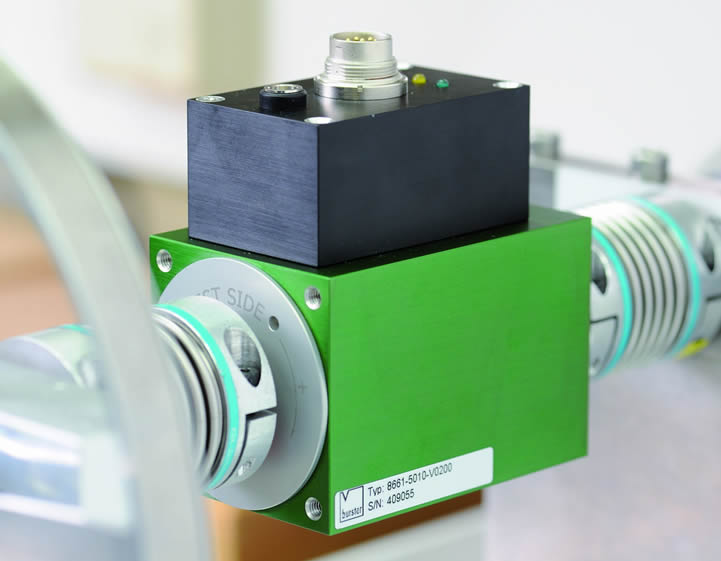

Sensor par Burster 8661

Mod. 8661
Catálogo

Sensor de par rotativo

Alta linealidad de = 0,05%, pantalla inteligente de estado de funcionamiento, señal de salida 0 ... ± 10 V o USB (opcional), medida de ángulo con resolución de 0,09 ° (opcional), excelente relación calidad / precio
Min: 0 - 0,02Nm
Max. 0 - 1000 Nm
