Células de carga

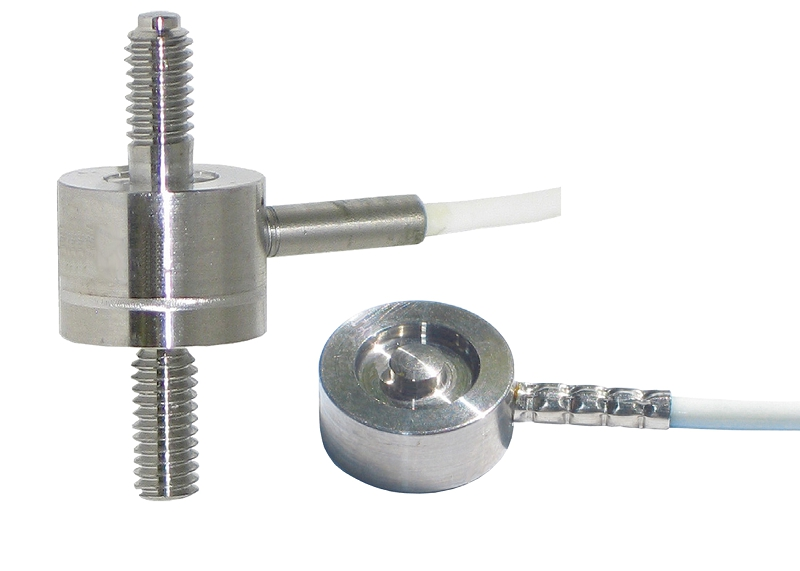

Nuevo catálogo:
Células DE CARGA

Descubra nuestro nuevo catálogo de células de carga o celdas de carga donde podrá encontrar información detallada de los distintos tipos de sensores y ejemplos de aplicaciones...

Descargue nuestro nuevo catálogo



Célula de carga miniatura

Fabricada en acero inoxidable. Compacta, pequeñas dimensiones, robusta y fiable. Apropiada para trabajar en máquinas con un gran número de ciclos de trabajo. Error no-linealidad < 0.2 % F.E.

Rangos de medida desde:
Mín: 0 - 1 kN
Máx:0 - 100 kN



Célula de carga 8413

8413 / 8414
Datos Técnicos

Célula de carga miniatura

Fabricada en acero inoxidable. Para fuerzas de compresión y protegida contra sobrecarga. Error no-linealidad < 0.25 % F.E.

Rangos de medida desde:
Mín: 0 - 5 N
Máx:0 - 5 kN



Células de carga tipo miniatura

Fabricada en acero inoxidable. Compacta, de pequeñas dimensiones para el uso en espacios reducidos, medidas estáticas y dinámicas. Bajo precio.
Error no-linealidad < 0.4 % F.E.

Rangos de medida desde:
Mín: 0 - 200 N
Máx:0 - 5 kN



Células de carga Ultra-miniatura

Compacta, de pequeñas dimensiones para el uso en espacios reducidos, medidas estáticas y dinámicas. Válida para medida de fuerzas pequeñas. Error no-linealidad < 0.15 % F.E.

Rangos de medida desde:
Mín: 0 - 20 N
Máx:0 - 5 kN



Sub-miniatura de tensión y compresión

Pequeñas dimensiones, fabricada en acero inoxidable de alta calidad, de construcción robusta y fácil de montar. Error no-linealidad < 0.5 % F.E.

Rangos de medida desde:
Mín: 0 - 10 N
Máx:0 - 5 kN

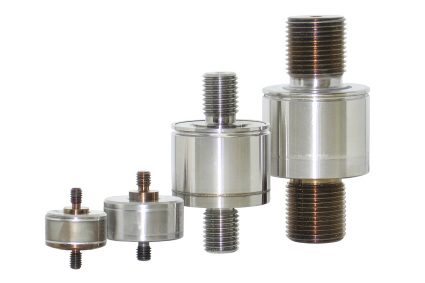

Célula de carga 8431

8431 / 8432
Datos Técnicos

Alta precisión en medidas de tensión y compresión.

Pequeñas dimensiones, muy precisa, no sensible a perturbaciones. Mínima sensibilidad lateral, para fuerzas de tensión y compresión, stop de sobre carga. Error no-linealidad < 0.15 % F.E.

Rangos de medida desde:
Mín: 0 - 2.5 N
Máx:0 - 100 kN



Células de carga de tensión y compresión.

Compacta, pequeñas dimensiones, bajo precio, medidas de alta precisión para fuerzas estáticas y dinámicas. Error no-linealidad < 0.25 % F.E.

Rangos de medida desde:
Mín: 0 - 200 N
Máx:0 - 5 kN



Célula de carga con diseño en anillo

Compacta, pequeño diámetro, muy plana, especialmente útil donde no hay mucho espacio y dispone de agujero central. Error no-linealidad < 0.5 % F.E.

Rangos de medida desde:
Mín: 0 - 100 N
Máx:0 - 200 kN



Célula de carga tipo flexión miniatura

Compacta, fácil de instalar, para medida de fuerzas pequeñas, protección mecánica contra sobrecarga. Error no-linealidad < 0.2 % F.E.

Rangos de medida desde:
Mín: 0 - 1 N
Máx:0 - 20 N



Células de carga de flexión

Para fuerza de compresión y tensión, con IP64. Error no-linealidad < 0.1 % F.E.

Rangos de medida desde:
Mín: 0 - 5 N
Máx:0 - 2 kN



Célula de carga de tensión y compresión

Compacta, fácil de montar, medidas estáticas y dinámicas, no disponible para cargas altamente dinámicas. Error no-linealidad < 0.15 % F.E.

Rangos de medida desde:
Mín: 0 - 20 N
Máx:0 - 5 kN



Célula estándar de tensión y compresión

Célula de carga estándar, para cargas altamente dinámicas, permite utilizar el agujero roscado. Error no-linealidad < 0.1 % F.E.

Rangos de medida desde:
Mín: 0 - 500 N
Máx: 0 - 200 kN



Células de carga de compresión

Compacta, robusta, alto rango de actuación, índice IP64. Error no-linealidad < 0.1 % F.E.

Rangos de medida desde:
Mín: 0 - 100 N
Máx: 0 - 1 MN



Célula de carga de alta precisión

Sensor de fuerza de compresión de alta precisión para aplicaciones de calibración y control de calidad. Error no-linealidad < 0.035 % F.E.

Rangos de medida desde:
Mín: 0 - 500 N
Máx: 0 - 100kN



Sensor de carga con amplificador incorporado

Sistema de medición de fuerza para aplicaciones donde se requiere alta precisión a un precio muy económico. Error no-linealidad < 1.0 % F.E.

Rangos de medida desde:
Mín: 0 - 500 N
Máx: 0 - 20 kN



Células de carga de 2 ejes (XY)

Para medidas de tensión y compresión en 2 ejes XY. Error no-linealidad < 0.1 % F.E.

Rangos de medida:
0 … 4448 N / 0 ... 2224 N ( 0... 1000 lbs / 0 ... 500 lbs)
0 ... 8896 N / 0 ... 4448 N ( 0 ... 2000 lbs / 0 ... 1000 lbs)



Sensor de fuerza y par en 3 ejes (X/Y/Z)

El sensor multieje 8565 con su bajo nivel de interferencia le permite monitorizar y evaluar su proceso en cualquier momento, independientemente de la orientación del sensor.

Rangos de medición:
- Carga: Fx = 1 kN / Fy = 1 kN / Fz = 2 kN
- Par: Mx / My / Mz = 50 Nm
