Célula de carga miniatura 8416
Sensor de fuerza ultraminiatura

Características Destacadas

  • Rangos de medida de 0 - 20N hasta 0 - 5000N
  • Fabricada en acero inoxidable
  • Bajo coste

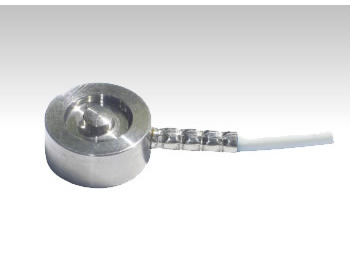

célula de carga ultraminiatura 8416

      ¿Le gustaría saber más?

      Reciba asesoramiento de nuestros especialistas:

      Llámenos:
      (+34) 91 481 00 79

      email Mándenos un email

Características

La célula mod. 8416 es compacta, de pequeñas dimensiones para el uso en espacios reducidos, medidas estáticas y dinámicas.
Esta especialmente diseñada para el uso en micro-tecnología, aunque puede emplearse en sectores de investigación y desarrollo.

Campos de aplicación

• Construcción de dispositivos
• Líneas de producción
• Sistemas de control y medida
• Máquinas de ensayos, etc...

Descripción

Las células de carga miniatura Mod. 8416 son un disco cilíndrico plano, con el botón de aplicación construido dentro.
El elemento de medida es un circuito de puente completo (full bridge), que cuando se aplica la fuerza, la resistencia eléctrica de las galgas extensiométricas cambia, y esto se transforma en un cambio en la tensión de salida, proporcional a la fuerza aplicada.

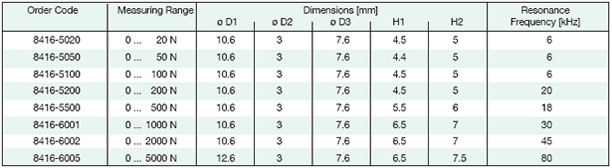

Datos Técnicos

Datos técnicos

Dibujo a escala

Dimensiones

Video demostrativo

Ejemplo que muestra la celda de carga instalada bajo precarga con protección de sobrecarga
