Características

Estas células de carga cuentan con una gran capacidad para soportar fuerzas estáticas y dinámicas, una precisión excepcional y una larga vida útil. Además, gracias a su alto grado de protección (IP68 opcional) y baja sensibilidad a fuerzas laterales se pueden utilizar para casi cualquier aplicación en la industria, laboratorios y talleres.


Ejemplos de aplicaciones serían:

• Medida de fuerzas de inserción
• Medida de fuerzas de fricción
• Pesos (por ejemplo, silos, contenedores)
• Fuerzas de tracción (tensión en los cables, cadenas, etc... con el uso de una placa de centrado)
• Ensayo de materiales

Datos Técnicos

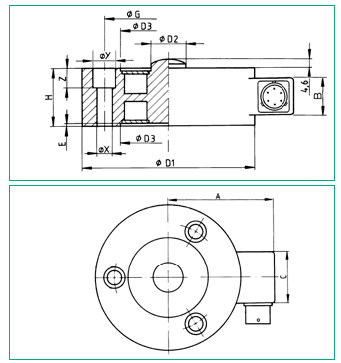

Diseño modelos 85043 y 85073

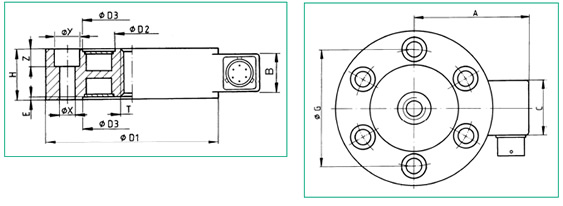

Diseño modelos 85041 y 85075

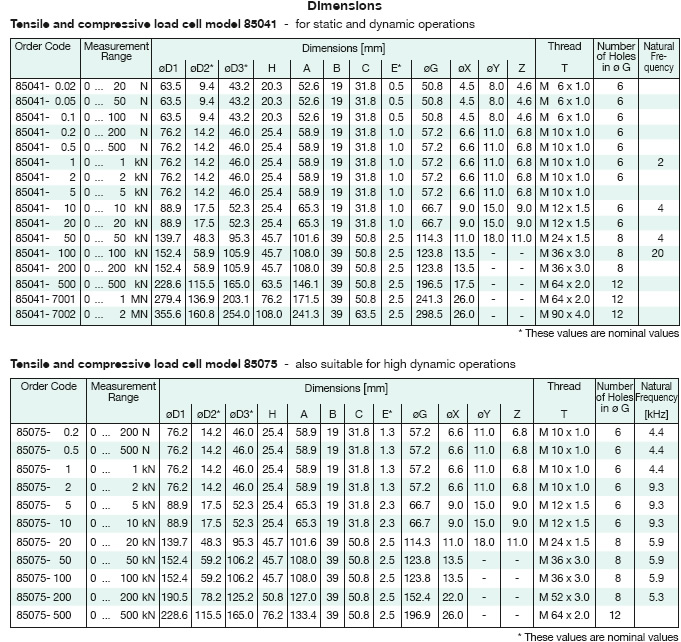

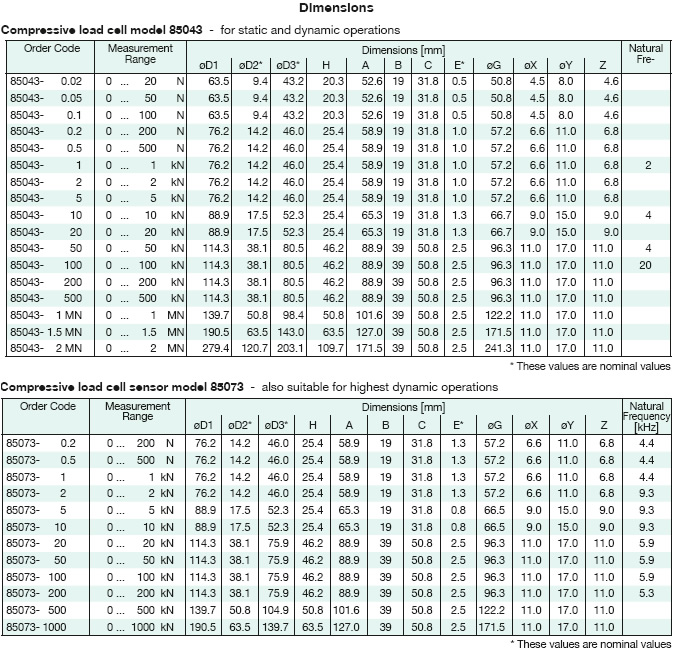

Especificaciones Técnicas

Modelo	85041 85043 85073 85075
Rangos de medida	85041 0 … 20 N 0 … 50 N 0 … 100 N 0 … 200 N 0 … 500 N 0 … 1 kN 0 … 2 kN 0 … 5 kN 0 … 10 kN 0 … 20 kN 0 … 50 kN 0 … 100 kN 0 … 200 kN 0 … 500 kN 0 … 1 MN 0 … 2 MN 85043 0 … 20 N 0 … 50 N 0 … 100 N 0 … 200 N 0 … 500 N 0 … 1 kN 0 … 2 kN 0 … 5 kN 0 … 10 kN 0 … 20 kN 0 … 50 kN 0 … 100 kN 0 … 200 kN 0 … 500 kN 0 … 1 MN 0 … 1,5 MN 0 … 2 MN 85073 0 … 200 N 0 … 500 N 0 … 1 kN 0 … 2 kN 0 … 5 kN 0 … 10 kN 0 … 20 kN 0 … 50 kN 0 … 100 kN 0 … 200 kN 0 … 500 kN 0 … 1000 kN 85075 0 … 200 N 0 … 500 N 0 … 1 kN 0 … 2 kN 0 … 5 kN 0 … 10 kN 0 … 20 kN 0 … 50 kN 0 … 100 kN 0 … 200 kN 0 … 500 kN
Dirección de la fuerza	85041 & 85075 Tensión y Compresión 85043 & 85073 Compresión
Señal de salida	2mV/V 3mV/V depensiendo del rango de medida
Indice de protección	IP64 (opcional IP68)
Protección contra sobrecarga	No
Pull-plate	Opcional en los modelos 85041 & 85075
Botón de apoyo de fuerza	No
Temperatura de operación	-55 ... +120 ºC
Caracteristicas específicas	85041 & 850432: para fuerzas estáticas y dinámicas 85073 & 85075: para fuerzas altamente dinámicas
