Características

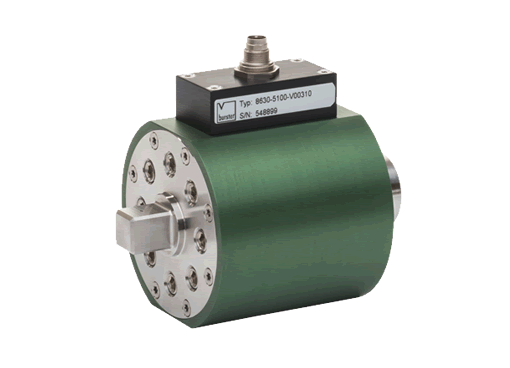

Este sensor de par de alta precisión se puede utilizar para realizar mediciones tanto estáticas como dinámicas en aplicaciones no giratorias. La terminación interna y externa del eje en forma cuadrada hace que sea especialmente fácil de instalar .

Sin partes giratorias, este sensor no necesita mantenimiento cuando se usa correctamente.

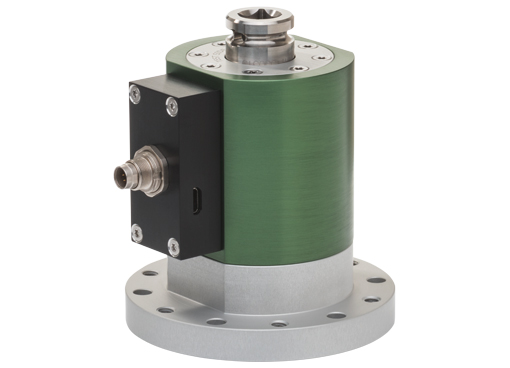

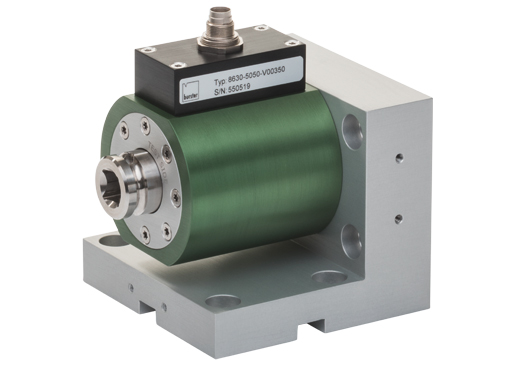

Los accesorios disponibles incluyen soportes de montaje y adaptadores de bridas, que permiten una instalación rápida, fácil y práctica del sensor en configuraciones y bancos de prueba.

Con la opción de amplificador integrado, el sensor suministra directamente una señal de voltaje de 0 ... ± 10 V que es proporcional al par. El sensor se puede configurar a través de la interfaz micro-USB, proporcionando acceso , por ejemplo, al ajuste de frecuencia del filtro, promedio y una función de tara. Las mediciones a través de USB además de la salida de voltaje están disponibles con la opción de medición USB. El sensor viene con el software DigiVision para realizar mediciones y guardar los datos, con controladores adicionales disponibles, por ejemplo. para labVIEW. La integración en software personalizado es posible a través de DLL.

Video Presentación

Especificaciones Técnicas

Modelo	8630
Principio	No rotativo
Rangos de medida	0 ...2 Nm 0 ...5 Nm 0 ...10 Nm 0 ...20 Nm 0 ...50 Nm 0 ...100 Nm 0 ...200 Nm
Señal de salida	0 ... í 10 V incl. configuración USB 0 ... í 10 V incl. configuración USB y medida USB Estandarización de la señal de salida (mV/V)
Conexión mecánica	Cabezal cuadrado interno/externo en ambos extremos
Conexión eléctrica	Conector de 7 pines, Micro-USB (Opcional)
Rango de temperatura de funcionamiento	-20 ... +80 ºC
índice de protección	IP40
Caracteristicas específicas	Fiable y duradero Montaje y manejo sencillo Señal de salida normalizada Diferentes versiones mecánicas
